콘트롤 밸브에서 액추에이터 알아보기

액추에이터는 콘트롤 밸브에서 구동기 역할을 해주는 중요한 장치입니다. 액추에이터는 제어 신호를 받아서 물리적인 움직임을 생성하는 장치로, 다양한 산업 분야에서 필수적으로 사용됩니다. 이번 포스팅에서는 액추에이터의 종류, 역할, 작동 원리, 선택 기준, 그리고 응용 분야에 대해 자세히 알아보겠습니다. 😊

1. 액추에이터란 무엇인가?

액추에이터는 전기, 공압, 유압 등의 에너지를 입력받아 물리적인 움직임을 생성하는 장치입니다. 이 장치는 주로 자동화 시스템에서 사용되며, 제어 밸브의 개폐를 조절하는 데 필수적입니다. 액추에이터는 다양한 형태와 크기로 제공되며, 각각의 용도에 맞게 설계되어 있습니다.

2. 액추에이터의 종류

액추에이터는 크게 전기식, 공압식, 유압식으로 나눌 수 있습니다.

• 전기식 액추에이터 : 전기 모터를 사용하여 회전 운동을 생성합니다. 이 액추에이터는 정밀한 제어가 가능하여 많은 산업에서 사용됩니다.

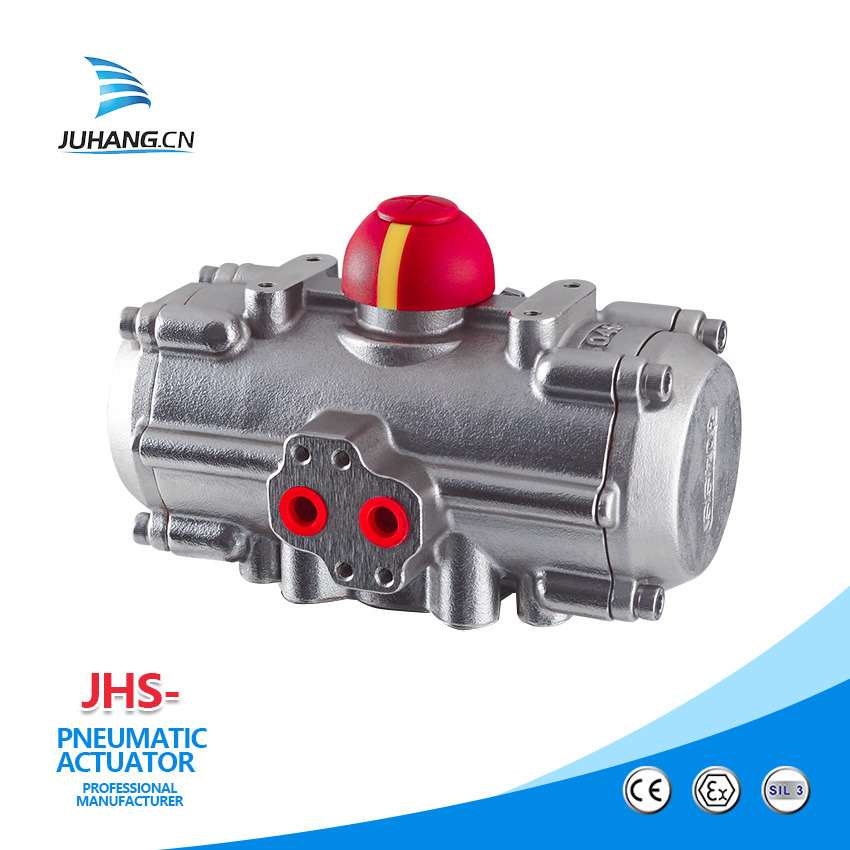

• 공압식 액추에이터 : 압축 공기를 이용하여 작동합니다. 일반적으로 빠른 반응 속도와 높은 힘을 제공하여 산업 현장에서 많이 사용됩니다.

이미지 출처

• 유압식 액추에이터 : 유체의 압력을 이용하여 작동합니다. 높은 힘과 안정성을 제공하여 중량물의 이동에 적합합니다.

각 종류의 액추에이터는 특정한 장점과 단점을 가지고 있으며, 사용 환경에 따라 적절한 선택이 필요합니다.

3. 액추에이터의 역할

액추에이터는 주로 다음과 같은 역할을 수행합니다.

• 밸브 제어 : 액추에이터는 밸브의 개폐를 조절하여 유체의 흐름을 제어합니다. 이는 공정의 효율성을 높이고 안전성을 보장하는 데 필수적입니다.
• 자동화 시스템의 일환 : 액추에이터는 자동화 시스템의 핵심 요소로, 원격 제어 및 모니터링이 가능합니다.
• 정밀한 위치 제어 : 액추에이터는 정밀한 위치 제어가 가능하여 다양한 산업에서 사용됩니다.

4. 액추에이터의 작동 원리

액추에이터는 입력 신호를 받아서 물리적인 움직임을 생성합니다. 예를 들어, 전기식 액추에이터는 전기 신호를 받아 모터를 작동시키고, 이 모터의 회전 운동이 기계적 장치를 통해 밸브를 개폐하게 됩니다. 공압식 액추에이터는 압축 공기를 이용하여 피스톤을 움직여 밸브를 조작합니다.

이미지 출처

5. 액추에이터의 선택 기준

액추에이터를 선택할 때는 다음과 같은 기준을 고려해야 합니다.

• 작동 환경 : 액추에이터가 사용될 환경의 온도, 습도, 먼지 등의 조건을 고려해야 합니다.
• 힘과 속도 : 필요한 힘과 속도에 따라 적절한 액추에이터를 선택해야 합니다.
• 정밀도 : 제어의 정밀도가 중요한 경우, 정밀한 제어가 가능한 액추에이터를 선택해야 합니다.

6. 액추에이터의 응용 분야

액추에이터는 다양한 산업 분야에서 사용됩니다. 예를 들어, 화학 공정, 석유 및 가스 산업, 식음료 산업 등에서 필수적으로 사용되며, 각 분야의 특성에 맞게 설계된 액추에이터가 필요합니다. 또한, 최근에는 스마트 팩토리와 같은 자동화 시스템에서도 중요한 역할을 하고 있습니다.

7. 마무리

액추에이터는 콘트롤 밸브에서 구동기 역할을 해주는 중요한 장치입니다. 다양한 종류와 역할을 가지고 있으며, 각 산업 분야에서 필수적으로 사용됩니다. 액추에이터의 선택과 사용은 공정의 효율성과 안전성을 높이는 데 큰 기여를 합니다. 앞으로도 액추에이터에 대한 이해를 높이고, 적절한 선택을 통해 최적의 성능을 발휘할 수 있도록 노력해야겠습니다. 😊

(이미지 2는 생략되었습니다)

(이미지 3은 압력 센서의 작동 원리를 설명하는 데 유용합니다.)

(이미지 5는 연료 시스템의 구조를 보여주며, 액추에이터의 응용 분야를 이해하는 데 도움이 됩니다.)
