콘트롤 밸브 알아보기

콘트롤 밸브에 대해 알아보겠습니다. 밸브에는 여러 종류가 있습니다. 특히 발전소에서 사용하는 밸브에는 용도에 맞게 다양한 밸브들을 사용하고 있는데 그중에서 콘트롤 밸브를 알아보도록 하겠습니다. 콘트롤 밸브는 유체의 흐름을 조절하는 데 사용되는 중요한 장치입니다. 이 글에서는 콘트롤 밸브의 정의, 구성 요소, 작동 원리, 종류, 적용 분야, 유지보수 및 관리 방법에 대해 자세히 설명하겠습니다.

1. 밸브의 개요

밸브는 유체의 흐름을 제어하는 장치로, 다양한 산업 분야에서 필수적으로 사용됩니다. 밸브의 종류는 매우 다양하며, 각기 다른 기능과 구조를 가지고 있습니다. 이 중에서 콘트롤 밸브는 유체의 흐름을 정밀하게 조절할 수 있는 기능을 가지고 있어, 특히 자동화된 시스템에서 많이 사용됩니다.

2. 콘트롤 밸브의 정의

콘트롤 밸브는 유체의 흐름을 조절하는 데 사용되는 밸브로, 일반적으로 전기적 또는 기계적 신호에 의해 작동됩니다. 이 밸브는 유체의 압력, 온도, 유량 등을 조절하여 시스템의 성능을 최적화하는 데 중요한 역할을 합니다.

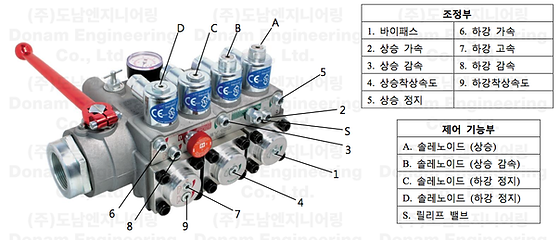

3. 콘트롤 밸브의 구성 요소

콘트롤 밸브는 여러 가지 구성 요소로 이루어져 있습니다. 주요 구성 요소는 다음과 같습니다:

• 밸브 본체 : 유체가 흐르는 경로를 제공하며, 다양한 형태로 제작됩니다.
• 스템 : 밸브의 개폐를 조절하는 부분으로, 일반적으로 수직으로 움직입니다.
• 포지셔너 : 밸브의 위치를 감지하고 조절하는 장치로, 자동화 시스템에서 중요한 역할을 합니다.
• 스프링 : 스템의 위치를 유지하는 데 사용되며, 밸브의 개폐를 돕습니다.
• 가스켓 : 밸브의 밀폐를 보장하여 유체가 새지 않도록 합니다.

이러한 구성 요소들은 각각의 기능을 수행하며, 전체적으로 밸브의 성능을 결정짓습니다.

이미지 출처

4. 콘트롤 밸브의 작동 원리

콘트롤 밸브는 일반적으로 전기적 신호에 의해 작동됩니다. 이 신호는 센서나 제어 시스템에서 발생하며, 밸브의 스템을 움직여 유체의 흐름을 조절합니다. 예를 들어, 유체의 압력이 증가하면, 포지셔너가 이를 감지하고 스템을 내려 유체의 흐름을 줄이는 방식입니다. 이러한 작동 원리는 시스템의 안정성을 높이고, 에너지를 효율적으로 사용할 수 있도록 돕습니다.

5. 콘트롤 밸브의 종류

콘트롤 밸브는 여러 종류가 있으며, 각기 다른 작동 방식과 구조를 가지고 있습니다. 대표적인 종류는 다음과 같습니다:

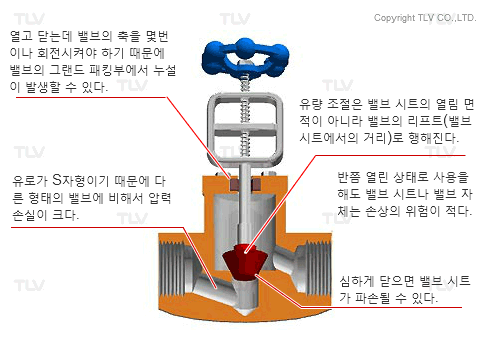

• 글로브 밸브 : 유체의 흐름을 정밀하게 조절할 수 있는 밸브로, 일반적으로 고압 시스템에서 사용됩니다.
• 버터플라이 밸브 : 회전하는 디스크를 이용하여 유체의 흐름을 조절하는 밸브로, 공간을 절약할 수 있는 장점이 있습니다.
• 볼 밸브 : 구형의 볼을 회전시켜 유체의 흐름을 차단하거나 조절하는 방식으로, 빠른 개폐가 가능합니다.

이미지 출처

6. 콘트롤 밸브의 적용 분야

콘트롤 밸브는 다양한 산업 분야에서 사용됩니다. 대표적인 적용 분야는 다음과 같습니다:

• 발전소 : 전력 생산 과정에서 유체의 흐름을 조절하여 효율성을 높입니다.
• 화학 공장 : 화학 반응 과정에서 유체의 온도와 압력을 조절하여 안전성을 확보합니다.
• 수처리 시설 : 물의 흐름을 조절하여 정수 과정을 최적화합니다.

이처럼 콘트롤 밸브는 다양한 산업에서 필수적인 역할을 수행하고 있습니다.

7. 유지보수 및 관리

콘트롤 밸브는 정기적인 유지보수가 필요합니다. 주요 유지보수 항목은 다음과 같습니다:

• 청소 : 밸브 내부에 쌓인 이물질을 제거하여 원활한 작동을 보장합니다.
• 점검 : 밸브의 작동 상태를 점검하고, 이상이 있을 경우 즉시 조치를 취합니다.
• 교체 : 마모된 부품은 즉시 교체하여 시스템의 안정성을 유지합니다.

이미지 출처

8. 마무리 및 참고 자료

콘트롤 밸브는 유체의 흐름을 정밀하게 조절하는 데 필수적인 장치입니다. 다양한 산업 분야에서 사용되며, 정기적인 유지보수가 필요합니다. 더 자세한 정보는 아래의 링크를 참고하시기 바랍니다.

• 컨트롤 밸브(Control Valve)의 기본 구성 요소 - 초보 계장 이야기
• Control Valve의 개요 및 구조
• 컨트롤밸브(조절밸브) 구성과 특징 (Control Valve) - ROPLANT
• Valve(밸브)의 종류와 분류 - 네이버 블로그

이 글이 콘트롤 밸브에 대한 이해를 돕는 데 도움이 되었기를 바랍니다.
